高性能电源保护电路
电源是向电子设备提供功率的装置，也称电源供应器，没有电源便称不上一个完整的电子系统。电源产品广泛应用于工业自动化控制、军工设备、科研设备、工控设备、计算机和电脑、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热等领域。

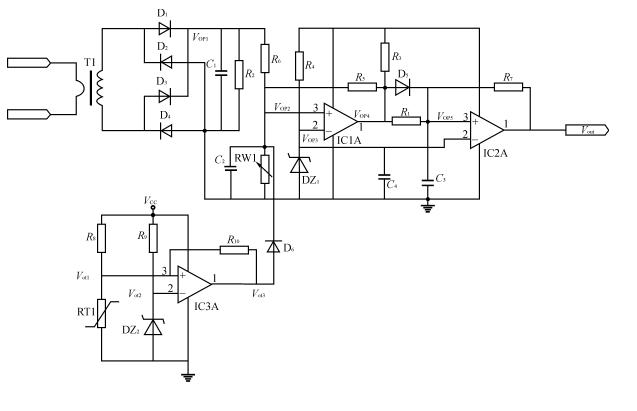

随着科技的发展，电源电源要经受过流、短流、瞬变、过电压等方面的负载越来越苛刻，专业电源连接器代理商广州浩隆电子刘工程师分析时说，电源保护电路的高性能设计迫在眉梢。另外，刘工程师还为大家介绍了一个较为完善的保护电路。线路图如图1所示：
T1为鉴流线圈，初级线圈以半匝串接入主振荡管的D极（场效应管）或C极（晶体三极管）。这样接的最大好处在于：
（2）T1鉴流线圈后级接法基本上是通用型PWM整流、滤波线路，它比一般鉴别电源总电流的方法又有如下好处：
①鉴流输出功率大，易于后级的再处理。
②鉴流输出的电压VOP1随电源输入电压变化较小，其值主要取决于振荡管上的电流脉动波形的积分。这样就对输入电压的低端与高端能得到基本相同的过流保护特性。

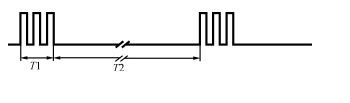

整个保护电路的工作过程如下：RW1为人工设定过流保护点的调节电位器；R5、R7、R10为正反馈电阻，用以设定保护点的阈值电压；RT1为正温度系数的热敏电阻。电源正常工作时，VOP2、VOP3，运算放大器IC1A的输出电压VOP4等于其截止电压约为0-2V左右，运算放大器IC2A输入端电压VOP5、VOP3、VOUT等于其截止电压约为0-2V左右，通过电阻将其接于UC2525A的10脚，此电平足以保证电路正常工作。一旦输出出现过载或短路现象时，VOP2>VOP3,运算放大器IC1A的输出电压VOP4变高等于运放最大输出电压幅度约为VCC－2V左右，此时电源马上给电容C3充电，使运算放大器IC2A输入端VOP5、VOP3，VOUT变高，此电平足以保证电路UC2525A完全关闭，使电源进入停止工作期。在此期间，鉴流输出电压VOP1为零，VOP2、VOP3运算放大器IC1A的输出电压VOP4又将等于其截止电压约为0-2V左右，此时因为电容C3上的电压VOP5不能突变，必须通过电阻R1放电，R1、C3取值较大，通过改变R1或C3的值来调节停止工作期的时间，只有当VOP5放电到VOP5调节R1、C3值，使T2、T1，保证电源在真正意义上进入睡眠状态。从电路分析可以看到，因为有了R1、D5、C3组成的充、放电回路，通过二极管D5充电快而放电慢，加之R5、R7正反馈电阻设定阈值，从而保证VOUT的输出状态只有两种，高电平或低电平。如果没有R1、D5、C3组成的充、放电回路，则T2约等于T1，对UC2525A的10脚电压来说将出现0.6V～0.8V左右频繁变化，将使电源处于频繁的起动与关闭状态，对振荡管极为不利，也最容易损坏功率管。
借助上述电路我们可以很容易地构成，输入过、欠压保护，输出过、欠压保护，以及过热保护。在此仅以附加过热保护为例，说明如下：如图1所示，过热保护线路是由IC3A及其周边元件组成。当电源的温度没有超过设定温度时，Vot1<Vot2，运放IC3A的输出电压Vot3为低电平，由于有二极管D6的存在，此时IC3A的输出电压Vot3不会影响到VOP2的电压，也就是说在过热保护线路未起作用时，它不会影响到上述的过流保护线路的性能。当电源的温度超温时Vot1>Vot2，运放IC3A的输出电压Vot3变为高电平，通过二极管D6，使VOP2的电压升高，从而触发过流保护线路使电源进入停止工作期。只有当电源温度降低到超温保护点以下时，电源才能重新进入正常工作状态。依此类推可以构成其它输入输出过、欠压保护线路。在此不再赘述。
根据上述设计原则，同样可以类推到诸如由F494、F3825A、F384X系列、F3524等等几乎所有PWM型芯片所组成的各种电路形式。
